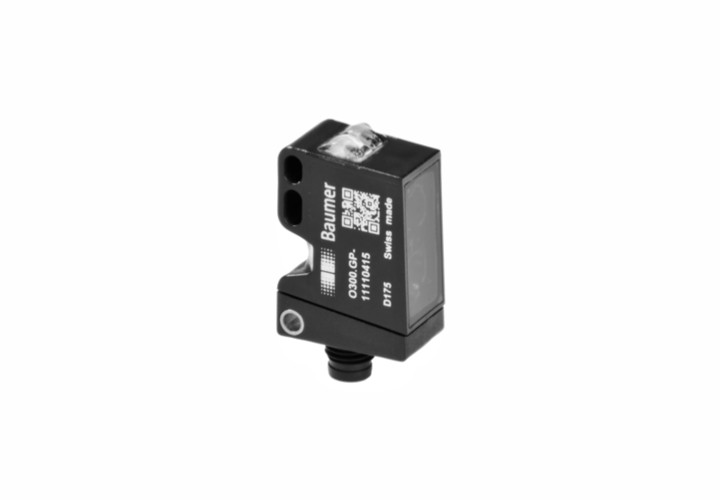

堡盟 Baumer O300.DL-GM1J.72N 标准激光测距传感器，货号： 11199079。
• distance measuring （距离测量）；
• 测量距离 Sd：30 … 250 mm；
• 光源：脉冲红色激光二极管；
• 输出电路：推挽式；
• 调节：自学习和IO-Link；
• 连接方式：M8接头，4针；
• 工作温度：-10 … 60 °C；
• 防护等级：IP 67。
| （1）基本参数 | |||
| 类型：距离测量 | 版本：IO-Link测量 | 测量距离 Sd：30 … 250 mm | 焦距：400 mm |
| 调节：自学习和IO-Link | 上电指示灯：绿色LED | 指示灯：黄色LED | 分辨率：500 … 10000 µm |
| 线性误差：± 1,5 … 12,5 mm | 光束类型：点激光 | 交互影响抑制：是 | 光轴校准：< 2° |
| 温漂：< 0.2% Sde/K | |||
| （2）光源 | |||
| 光源：脉冲红色激光二极管 | 波长：656 nm | 激光等级：1 | |
| （3）电气参数 | |||
| 响应时间 / 释放时间：< 0,25 ms | 电源电压范围 +Vs：11 … 30 VDC | 最大电流消耗（无负载）：30 mA | 压降 Vd：<2,5 VDC |
| 输出电路：推挽式 | 输出电流：100 mA | 短路保护：是 | 反极性保护：是 |
| （4）通信接口 | |||
| 接口：IO-Link V1.1 | 波特率：230.4 kBaud (COM3) | 周期时间：≥ 0,6 ms | 过程数据长度：3个字节 |
| 过程数据结构： • 位0 = BDC1 • 位3 = 报警 • 位2 = 质量 • 位8-23 = 16位测量值 | |||
| （5）机械参数 | |||
| 宽度 / 直径：12,9 mm | 高度 / 长度：32,3 mm | 深度：23 mm | 类型：矩形 |
| 外壳材质：塑料（ASA、PMMA） | 前端光学元件：PMMA | 连接方式：M8 接头，4针 | |
| （6）环境条件 | |||
| 防护等级：IP 67 | 工作温度：-10 … +60 °C | ||

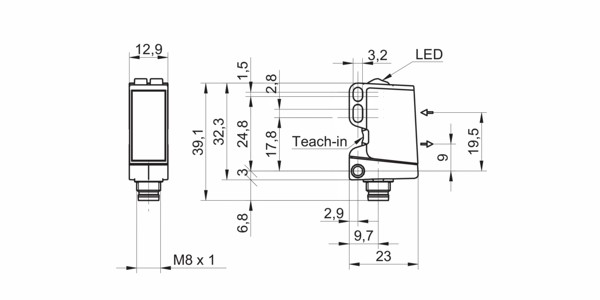

尺寸图

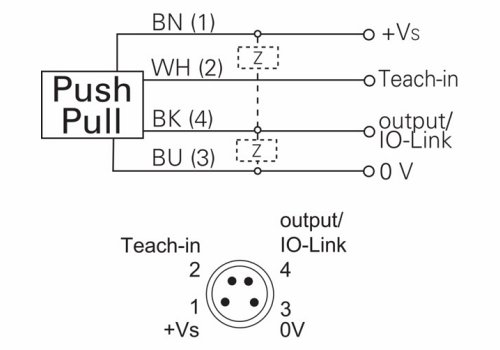

接线图及针角定义

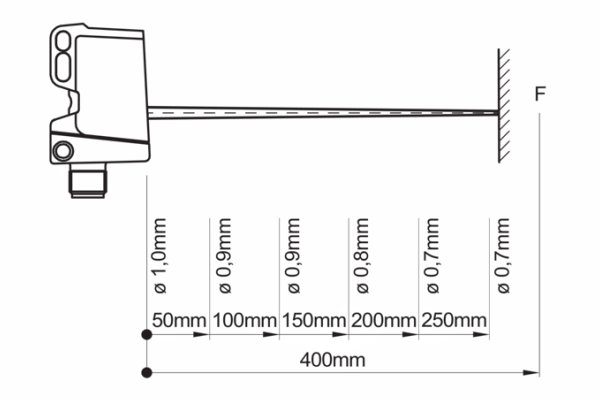

典型光束特性
• O300.DL-GM1J.72N
