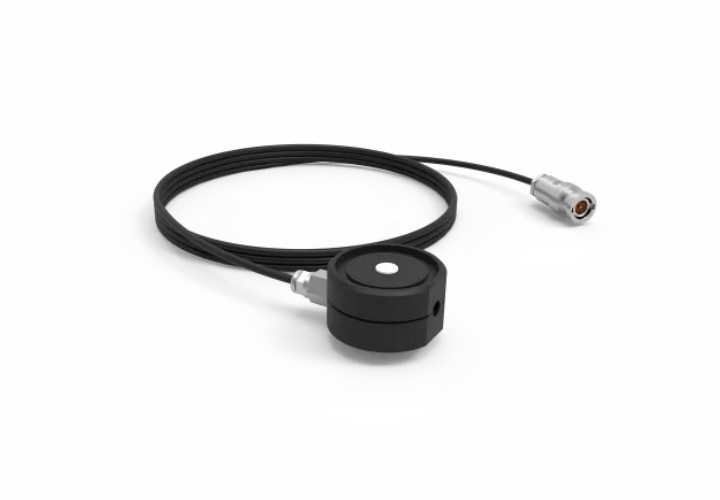

德国 Gigahertz-Optik VL-3701 用于测量明视照度的探测器头（以 Lux [lx] 为单位）。
• f 1 '≤3%；
• f2≤1.5 % ；
• 0.5 nA/lx；
• 20毫米高度；
• 用于验光仪和放大器、校准证书。
图（3）P-9710 便携式测量设备，配有 VL-3701-2 检测器，用于照度 (lux) 测量
照度是一般和专业照明应用中最常进行的测量。高精度照度探测器所需的两个最重要的品质是与理想 V(λ) 明视曲线非常匹配的光谱响应度和提供余弦校正的空间响应。 VL-3701 的这两个参数均符合 DIN A 类分类的高标准。
光度检测器提供了一种方便的解决方案，可以在非常宽的动态范围内简单、快速地测量照度 (lux)。经过适当校准后，可以结合镜头、积分球和测角仪等附件测量额外的光度量，包括亮度 (cd/m 2 )、光通量 (流明) 和发光强度 (cd)。
VL-3701 型号是一款高质量光度检测器，经过校准用于照度测量，多年来已在众多要求严格的工业和科学应用中证明了自己的性能。该探测器可以连接到所有 Gigahertz-Optik 测量设备和跨阻放大器。
为了精确测量照度，VL-3701 探测器配备了一个直径为 7mm 的漫射器，可提供余弦校正视场（图 2）和一个光度校正光电二极管。两者的规格均满足 DIN 5032 第 7 部分 A 级质量的高要求。
为了确保该探测器头适用于最广泛的光源光谱，包括大多数传统照明技术和白光 LED，Gigahertz-Optik 特别注重按照以下标准实现光谱光度灵敏度 V(λ)（图 1）： CIE 标准。采用了我们自己生产的多层光学校正滤光片。这考虑了光电二极管的光谱灵敏度和输入光学器件的光谱透射率。整个制造过程均接受Gigahertz-Optik测量实验室的质量管理。质量保证包括对每个探测器的相对光谱灵敏度进行单独校准。

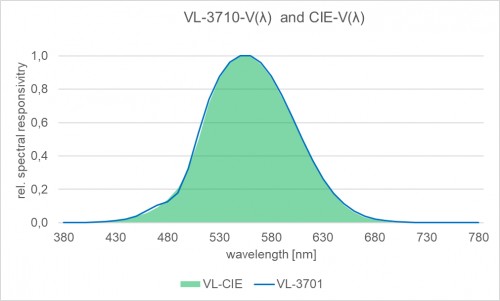

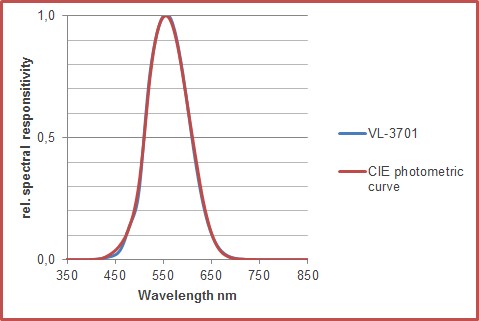

图（1）VL-3701 检测器的典型光谱响应度。
高品质硅光电二极管在皮安 (10 -12 A) 至一毫安 (10 -3 A) 范围内提供测量信号与照度之间的严格线性关系。与 Gigahertz-Optik P-9710 仪表连接（图 3），线性测量范围高达 330000 lx，分辨率优于 0.001 lx。
坚固的探测器外壳由铝制成，并提供 2 m 长、高度灵活的连接电缆。侧面的螺纹孔或正面的圆周 V 形槽使探测器能够牢固地连接，并使其能够与前管和光学器件一起使用。该探测器的厚度仅为 20 毫米，即使在有限的空间内也能使用。该探测器还可以提供防溅版本。
以绝对单位（例如以 lx 为单位的照度）进行有意义的测量需要对测量设备进行校准，并可追溯至国家计量研究所 (NMI) 标准。 Gigahertz-Optik 校准实验室自 1993 年起就获得了 PTB（Physikalisch-Technische Bundesanstalt）和 DAkkS（德国国家认证机构）的光谱灵敏度和光谱辐照度校准认证。从那时起，我们的工厂校准一直基于认可校准实验室的校准标准和质量管理。因此，Gigahertz-Optik 的工厂校准已经提供了最高水平的可追溯性，并且多年来已被世界各地的客户接受为质量标准。
为了满足某些工业部门的特殊要求，部分校准实验室被 DAkkS 认可为符合 DIN EN ISO / IEC 17025 标准的测试实验室。因此，除了工厂证书之外，Gigahertz-Optik 还可以选择提供与测量设备连接的检测器 VL-3701 的 DIN EN ISO / IEC 17025 证书。
作为标准，VL-3701 检测器的照度响应度和相对光谱响应度均经过校准。

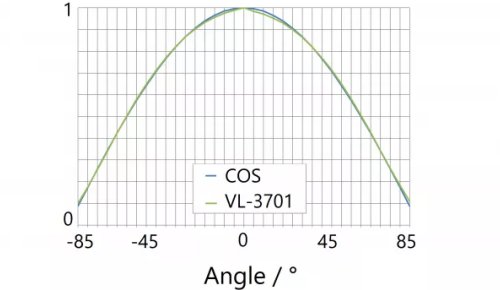

图（2）具有精确余弦校正的典型视场
VL-3701 检测器可与所有 Gigahertz-Optik 测量设备（验光计）和互阻抗放大器一起使用。探测器的连接器类型必须选择与测量设备的信号输入连接器相匹配。
| （1）基础规格 | |||
| 简短的介绍 | 光度检测器，用于测量照度，符合质量等级 A DIN-5032 第 7 部分，例如 f 1 ' 和 f 2。适用于所有测量设备和跨阻放大器。 | ||
| 主要特点 | 照度检测器。具有余弦视场的输入光学器件和光度校正光电二极管的规格符合 DIN-5032 第 7 部分 A 级质量的高要求。因此，VL-3701 型号适合要求苛刻的光度测量任务。该检测器可与 Gigahertz-Optik 的所有测量设备和跨阻放大器一起使用。 | ||
| 测量范围 | 最大照度，例如与 P-9710 连接（最大 1 mA）：2,000,000 lx，P-9710 分辨率：2 mlx； 最大照度，例如与 X-1 连接（最大 200 µA）：400,000 lx。 | ||
| 典型应用 | 普通和特殊照明的照度测量。伴随生产的测量任务。 | ||
| 校准 | 照度灵敏度的校准（以 A/lx 为单位）。相对光谱响应度的校准。 | ||
| （2）校准 | |||
| 校准不确定度 | 辐照度 ± 3.2 % ( k=2 ) | ||
| （3）规格 | |||
| 光谱响应度：光度V(λ) | f1'（光谱不匹配）：f 1 '≤3% | 典型响应度：0.5 nA/lx | 最大信号电流：1 mA |
| 输入光学器件：扩散窗 7mmØ | f2（方向响应/余弦误差）：f2≤1.5 % | 温度范围：(5 - 40)°C | 最小信号电流：取决于验光计 |
| 上升时间：2 µs | 连接器：同轴电缆 2m 长，带 BNC (-1)、校准数据 (-2) 或 ITT (-4) 连接器 | ||
| 配件 | WQ：使用石英圆顶和 O 形圈加固基板对 VL-3701 探测器进行可选防水改造。 | ||
典型响应度
| |||
f2（方向响应/余弦误差）
| |||
• P-9710：用于测量 CW、单脉冲和调制辐射的高端验光仪。
• X1：四通道 USB 验光计和电流放大器，专为移动使用的光度检测器和辐射检测器而设计。
• X1-RM：3HE 外壳中的验光计可用于 19” 机架。
• X1-PCBCL：验光计和电流放大器模块，具有 4 个输入通道和 7 个增益范围。
• P-2000：二通道验光仪。
• P-9801：8 通道高级电流放大器/验光计。
• P-9802：实验室用电流放大器（验光计），最多可配备 24 个测量头。
• TR-9600：高速、短上升时间数据记录仪光学计（瞬态记录仪电流放大器）。
• P-9202-4：快速响应时间跨阻信号放大器。
• P-9202-5：通用跨阻信号放大器。
• P-9202-6：高灵敏度跨阻信号放大器。
• P-21：多用途触摸屏验光仪，用于测量任何光度和辐射应用中的 CW、单脉冲和调制辐射。
• VL-3702：用于测量明视照度（以 Lux [lx] 为单位）的探测器头。 B 级，f1 ≤ 6 %。
• VL-3704：用于测量明视照度的探测器头（以 Lux [lx] 为单位）。
• MD-37-SU100-VL：带 M30x1 安装座的光度检测头。
• VL-3707：光度检测器与可选的 P-9710 光度计一起测量极低的照度。
