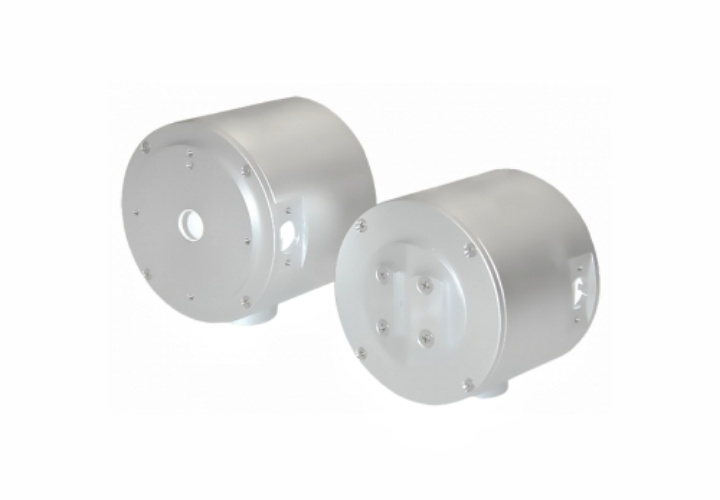

德国 Gigahertz-Optik UPK-50-F 是一款球体直径为50 mm、测量端口为10 mm Ø 的用于强度、反射率和透射率测量的积分球，具有最多 3 个检测器端口（选项）。
• 2 英寸/50 毫米直径球体；
• 10毫米直径测量端口；
• +8 和 -8° 端口带插头；
• 探测器端口；
• 98% 合成涂层。
UPK -50-F 带有 ODM98 涂层的积分球设计用于光强度、反射率和透射率测量应用中的通用。直径为 50 毫米的积分球，测量直径为 10 毫米，两个辅助端口与测量端口成 ±8° 方向，可在 250 nm 至 2500 nm 光谱范围内提供光敏应用所需的高光通量。其独特的凸缘挡板设计极大地避免了传统 90° 端口位置球设计中光输入端口对检测器端口的直接照明。挡板还可以同时操作球体上最多 4 个探测器或光纤光导连接器。探测器端口提供用于直接安装 Gigahertz-Optik 的 PD-11、TD-11 和 VL-11 型光探测器以及 UFC-11 型光纤连接器的接口。
Gigahertz-Optik 的校准实验室提供 250 nm 至 1800 nm 波长范围内的可追溯光谱辐射功率灵敏度校准。
| （1）基础规格 | |||
简短的介绍： 用于配置为反射测量装置的积分球。 | 主要特点： 带有合成 ODM98 涂层的紧凑积分球。 10 毫米测量端口。两个端口与测量端口的方向呈 +/- 8°。 Detectorport vor 11 型探测器和光纤连接器。 | 测量范围： • 球体直径：50毫米； • 测量端口：1个。直径10毫米。 • 挡板：Yes. Collar type。 • 应用端口：两个与测量端口成 +/- 8° 方向。带端口插头。 • 探测器端口：1个。直径 11 毫米。可选多两个。 • 涂层：ODM98。 | 典型应用： 用于反射测量配置的积分球。 |
| 校准：取决于配置 | |||
| （2）产品 | |||
| 涂层：ODM98 | 球体直径：50 mm | 测量口直径：10 mm | 测量口直径：10 mm，配有 ODM98 涂层插头。 |
| 安装：M6 和 1/4” 螺纹孔 | 探测器端口： • 1 个 UP-DP-11（PD-11、TD-11、VL-11、UFC-11）； • 最多可提供三个位于 +/-90° 位置的 UP-DP-11。 | ||
• VL-1101：带 VL-11 安装座的光度检测器头。特点：模块化检测器，可与积分球、前透镜等配合使用。可与验光计和信号放大器配合使用。
• TD-11VL01：带 DP-11 安装座的光度、温度稳定检测器。
• PD-11 Series：带 DP-11 安装座的探测器头。
• UFC-11：光纤适配器适用于 UP 和 UM 型积分球。特点：SMA、FC、SC 和 ST 连接器。
• UPB-150-ARTA：普遍用于反射、透射和吸收测量的积分球。
• UPK-30-L：带有精密加工外壳的积分球。
• UPK-100-F：带有精密加工外壳的积分球。
• UPK-50-L：积分球具有精密加工的外壳，直径为 50 毫米，测量端口直径为 10 毫米。 ODM98涂层。
• UPK-30S60-L：侧发光光纤专用拉伸设计。
