德国 BeanAir BeanDevice® WIFI | Willow® HI-INC 无线物联网倾角传感器。
BeanDevice® WIFI |具有多种测量范围（±15° 和 ±30°）。WiLow® HI-INC是一款带有内置数据记录器的 ULP（超低功耗）无线倾斜仪得益于WIFI技术，该无线物联网传感器可用于动态测量（高达3kHz），而不会出现网络瓶颈问题。特点是防水（IP67/ Nema 6）和轻质铝制外壳（65x59x35mm，220g），超低功耗模式（节电模式下为0.2mA），内置数据记录器可记录500万条数据，这款出色的 ULP WIFI 加速计配有微型天线罩全向天线，最大无线范围可达 200 米 (LOS)，专用于结构健康监测、状态监测和多种工业监测应用。
虽然绝大多数无线物联网传感器不适合恶劣的工业环境，但BeanDevice® WIFI | WiLow ® HI-INC 集成了创新的天线分集设计，可提高遭受随机和多样化干扰的环境中的无线电链路质量。可以通过添加第三方 WIFI 中继器来扩展无线范围。高性能倾角计和 24 位 Delta-Sigma 模数转换器的组合可实现出色的测量重复性（±15B 版本的满量程为 ±0.003°）。

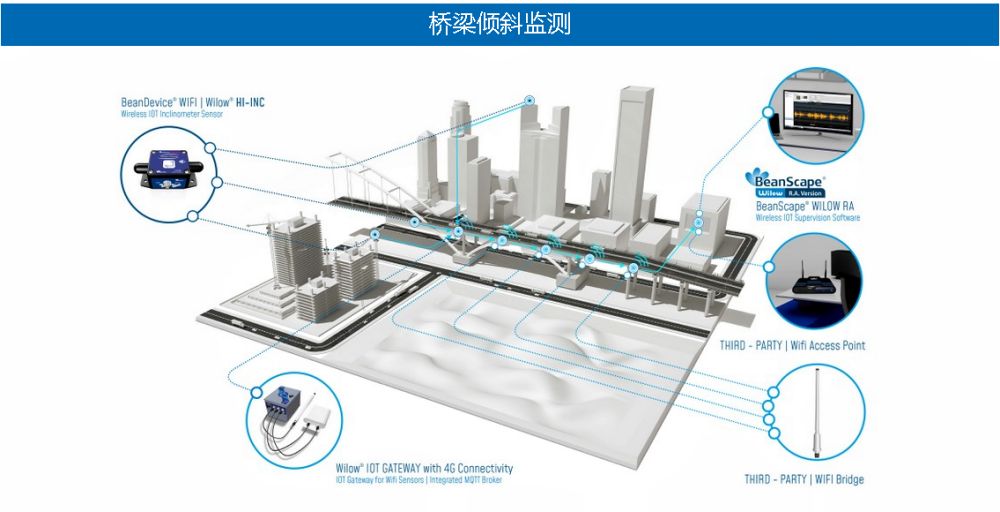

BeanDevice Willow HI-INC 应用桥梁倾斜监测
• IOT Ready：集成开源物联网协议MQTT 数据交换。
• 高精度双轴倾角仪±15°或±30°，测量重复性好（±15B版本满量程±0.003°）。
• ULP（超低功耗）Wifi 技术。
• 防水(IP67|NEMA 6) 和坚固的铝制外壳。
• 智能灵活的电源：内置可充电锂电池（780 mAh），USB 5VDC 电源和可选的辅助电源 6-24VDC 兼容太阳能采集。
• 嵌入式数据记录器：多达 500 万个数据点（具有事件约会功能）。
• USB 2.0 链路用于设备配置（包括固件升级）。
• 依靠 Beanair® 设计的无线电天线分集实现出色的无线电链路。
• 虚拟测斜仪。
• 通过WIFI 进行无线固件升级。
• 存储转发+：无损数据传输。
| （1）产品参考：BND-WILOW-WIFI-HI-INC - MR-APWR-MO | ||
MR-测量 范围： 15B： bi-axis ±15° 30B：bi-axis ±30° | MO - 安装选项 BR - 90° 安装支架 M -磁性安装 | EXPWR -辅助外部电源 EHR -电源兼容太阳能收集 8-24VDC |
| 示例 1： BND-WILOW-WIFI-HI-INC-15B-BR - ULP WIFI 双轴倾角仪（测量范围 ±15°），带 90° 支架安装。 | ||
| 示例 2： BND-WILOW-WIFI-HI-INC-30B-M - ULP WIFI 双轴倾斜仪（测量范围 ±30°），带磁性安装。 | ||
| 示例 3： BND-WILOW-WIFI-HI-INC-15B-EHR - ULP WIFI 双轴倾角仪（测量范围 ±15°），带有与能量收集 8-24VDC 兼容的辅助外部电源。 | ||
| （2）倾角传感器规格 | |
| 测斜仪技术 | 基于MEMS技术的倾角仪 |
| 测量分辨率（带宽 10 Hz） | 0.001° or 0.0174 mm/m or 3.6 arc seconds |
| 测量重复性（满量程，@25°C，静态测量模式：低占空比或报警模式） | ±15B 版本：±0.003° 或 ±0.052 mm/m 或 ±10.8 arc seconds |
| ±30B 版本：±0.004° 或 ±0.070 mm/m 或 ±14.4 arc seconds | |
噪声谱密度 DC to 100 Hz | 0.0004 °/√Hz |
| 失调温度依赖性（温度范围 –25°C 至 +85°C） | ±0.002 °/°C |
| 灵敏度温度依赖性（温度范围 –25°C 至 +85°C） | ±0.005 %/°C 带温度补偿 |
| 长期稳定性 (@23°C) | <0.004° |
| 模数转换器 | 带温度补偿的 24 位 Delta-Sigma 模数转换器 |
| 同步测量通道 | |
| 传感器频率响应（-3dB） | DC to 28 Hz |
| （3）远程配置参数 | |
数据采集模式 （SPS = 每秒采样数） | 低占空比数据采集 (LDCDA) 模式：1 秒至 24 小时 |
| 报警和测量模式：1秒至24小时 | |
| 流媒体模式：默认100 SPS | |
| 使用事件触发 (SET) 模式进行流式传输：默认为 100 SPS | |
| 采样率（流包模式） | 最低：1 SPS |
| 最大值：2 KSPS per axis | |
| 报警阈值 | 三级警报（警报-操作-警报） |
| 电源模式 | 省电模式和活动电源模式 |
| （4）射频规格 | |
| 无线协议栈 | IEEE 802.11 b/g/n |
| 无线传感器网络拓扑 | 点对点/星型/簇树 |
| 加密引擎 | WPA2、WPS2 |
| 数据速率 | UDP：16 Mbps |
| TCP：13 Mbps | |
| 射频特性 | ISM 2.4GHz Beanair® 设计的天线多样性 |
| 发射功率 | 18 dBm @ 1 DSSS |
| 14.5 dBm @ 54 OFDM | |
| 接收灵敏度 | -95.7 dBm @1 DSSS |
| -74.0 dBm @54 OFDM | |
| 最大无线电范围 | 200m (LOS)，通过添加 Wifi 桥接器/中继器来扩展无线电范围。 |
| OTA | 通过 WIFI 进行无线固件升级 |
| 天线 | 天线分集：2 个全向天线，增益为 2.8 dBi |
| （5）嵌入式数据记录仪 | |
| 存储容量 | 多达 500 万个数据点 |
| 无线数据下载 | 下载完整内存需要3分钟（平均时间） |
| （6）环境和机械 | |
| 套管 | 铝外壳 |
| 尺寸（长 x 宽 x 高）：35x59x65 mm，不含天线和孔眼，重量（带内置电池，不带安装选项）：220 克 | |
| 抗冲击 | 100g during 50 ms |
| 工作温度 | -40 °C to +65 °C |
| 规范和无线电认证 | • CE Labelling Directive R&TTE (Radio) ETSI EN 300 328 (Europe) • FCC (North America) • ARIB STD-T66 Ver. 3.6 (Japan) • ROHS - Directive 2002/95/EC |
| IP|NEMA 评级 | IP67 | Nema 6 |
| （7）电源 | |
| 可充电电池 | 高密度锂离子充电电池，容量为 780 mAh |
| 集成电池充电器 | 具有高精度电池监控功能的集成锂离子电池充电器 |
| 3.3V 时的电流消耗 | • 数据采集期间：20 至 30 mA • 无线电传输期间： • 1 个 DSSS - 278 毫安 • 54 正交频分复用 - 229 毫安 • 睡眠功耗模式期间：< 100 µA |
| 外接电源 | • USB供电5V • 可选辅助外部电源：8VDC 至 24VDC，兼容太阳能收集 |
尺寸图

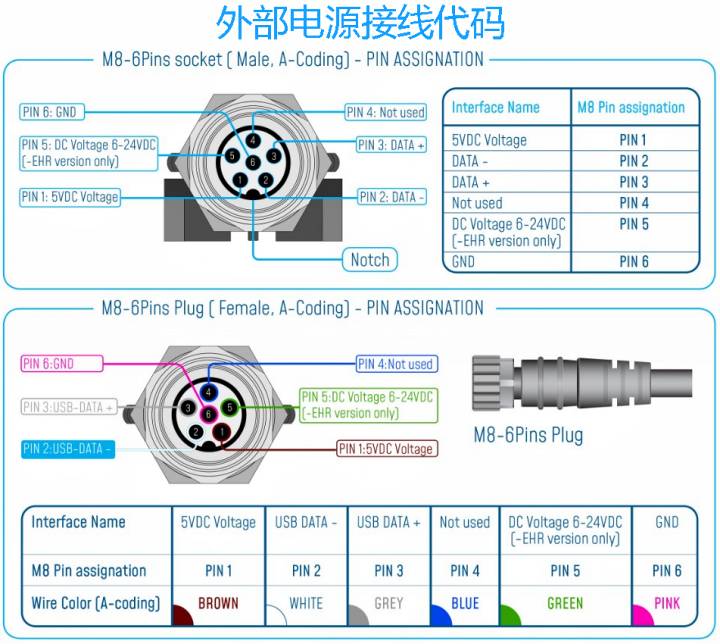

接线图

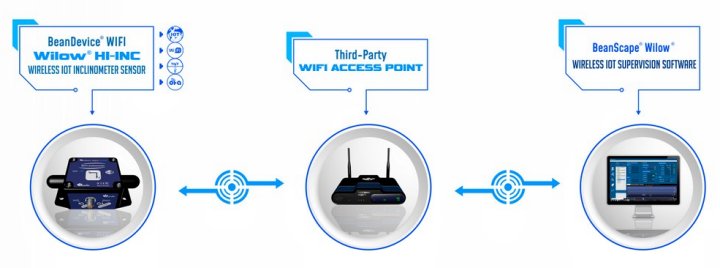

Wilow ®传感器可以轻松地与第三方WIFI 接入点配合使用。只需将您的 PC/笔记本电脑和 Beandevice Wilow® 连接到WIFI 接入点，然后开始在您自己的 IOT 软件（借助MQTT ）或我们的监控软件(BeanScape® Wilow® )上接收实时数据流。
运行方式
默认情况下，我们的Wilow®传感器配有免费版本的监控软件（BeanScape®Wilow®Lite ），用户可以访问物联网传感器仪表板、可视化实时图形显示、配置MQTT框架和备份数据测量在日志文件上。
智能能源管理（USB 和能量收集）允许通过内部锂聚合物充电电池、USB 移动电源或太阳能电池板为 BeanDevice® Wilow® 供电。
Store and Forward+是一种无损数据传输机制，可在数据传输至关重要的工业应用中大规模部署WiLow ®传感器。
BeanDevice® WiLow ® HI-INC 已为 IOT（工业物联网）应用做好准备，集成了 MQTT（消息队列遥测传输）数据框架，这是一种轻量级开源物联网协议。

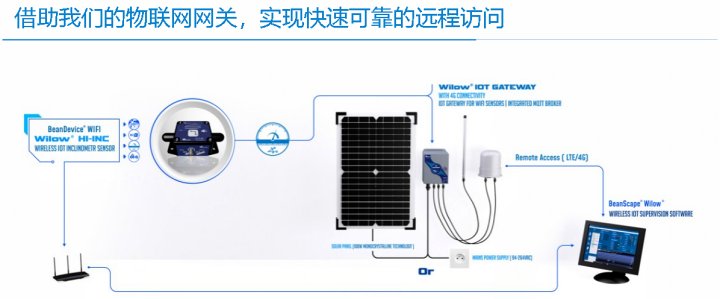

远程访问方式
