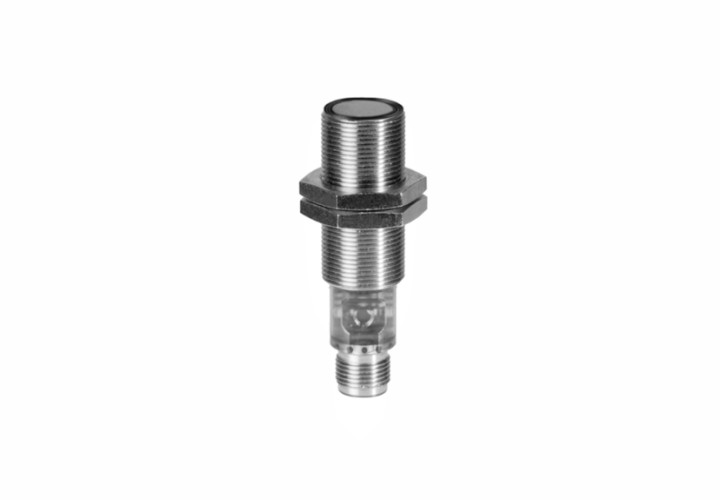

堡盟 Baumer UR18.EB0.2-GP2J.9SF 对射式超声波传感器|圆柱形传感器，货号： 11228073。与 UR18.TB0.2-ZZZZ.9SF 对射式超声波传感器（发射器）配套使用。
• 收发类型：接收器；
• 感应范围：0… 2000 mm；
• 输出电路：推挽；
• 调节：qTeach, line-Teach, IO-Link；
• 连接方式：M12接头，5针；
• 工作温度：-25 … 65 °C；
• 防护等级：IP 69。
| （1）基本参数 | |
| 发射器 / 接收器 | 接收器 |
| 感应范围 Sd | 0 … 2000 mm |
| 感应范围远端限值 Sde | 0 … 2000 mm |
| 版本 | IO-Link |
| 物体尺寸（Sd = 50 mm） | > 4 cm² |
| 典型迟滞 | 5 % Sde |
| 重复精度 | 3 mm |
| 温漂 | < 2% Sde |
| 响应时间 ton | < 9 ms |
| 释放时间 toff | < 9 ms |
| 调节 | qTeach，line-Teach，IO-Link |
| 声波频率 | 200 kHz |
| 对准器 | 目标物指示灯闪烁 |
| 输出指示灯 | 黄色LED |
| 上电指示灯 | 绿色LED |
| （2）电气参数 | |
| 电源电压范围 +Vs | 12 … 30 VDC |
| 最大电流消耗（无负载） | 25 mA |
| 输出电路 | 推挽式 |
| 输出电流 | 100 mA |
| 压降 Vd | <3,5 VDC |
| 残余纹波 | < 10 % Vs |
| 短路保护 | 是 |
| 反极性保护 | 是 |
| （3）通信接口 | |
| 接口 | IO-Link V1.1 |
| 波特率 | 38.4 kBaud (COM 2) |
| 周期时间 | ≥ 3 ms |
| 过程数据长度 | 48 位 |
| 过程数据结构： | 位0 = SSC1 位1 = SSC2 位3 = 报警 位16-31 = 16位测量值 |
| IO-Link端口类型 | A级 |
| 其他数据： | 过量增益 启动次数 运行时间 启动次数 工作电压 设备温度 直方图 |
| 参数可调： | 时间过滤器 LED状态指示灯 输出逻辑 输出电路 计数器 停用传感器元件 “找到我”功能 |
| （4）机械参数 | |
| 类型 | 圆柱形，螺纹版 |
| 外壳材质 | 不锈钢 (V2A) / TR90 |
| 有效感应面涂层 | PEEK |
| 宽度 / 直径 | 18 mm |
| 高度 / 长度 | 64 mm |
| 连接方式 | M12 接头，5针 |
| （5）环境条件 | |
| 工作温度 | -25 … +65 °C |
| 储存温度 | -40 … +75 °C |
| 防护等级 | IP 69 |
| 保护等级（连接） | IP 67 |

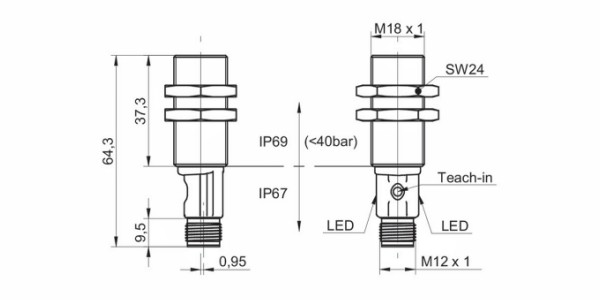

尺寸图

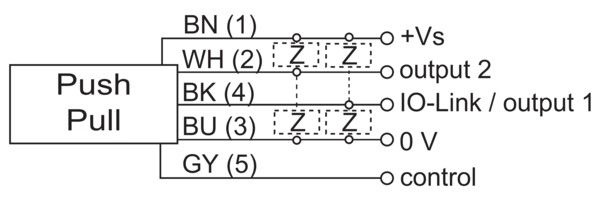

接线图
