美国 Parker Lord MicroStrain 的 WSDA-BASE-101-LXRS 是一款 USB 操作网关/无线模拟输出基站，具有八个模拟输出，可中继从其本地网络内的任何传感器收集的数据。
LORD Sensing无线传感器网络可通过可扩展的传感器网络实现同步，高速传感和数据聚合。我们的无线传感系统是测试和测量，远程监控，系统性能分析和嵌入式应用的理想选择。
网关通过分布式无线传感器节点的网络协调和维持无线传输。兼容节点和网关之间的LORD Sensing LXRS和LXRS +无线通信协议可实现高达16 ksps的高速，同步采样和无损数据吞吐量。
用户可以使用SensorConnect软件轻松地对节点进行连续，周期性突发或事件触发采样的编程。可选的基于Web的SensorCloud接口可优化来自远程网络的传感器数据的数据聚合，分析，演示和警报。
• 网关从可扩展的无线传感器网络收集同步数据。
• 使用USB主机接口快速部署。
• 支持多个节点的数据采集设备（DAQ）最多八个通道的模拟输出。
• 可以用作独立设备或与主机同时使用。
• WSDA-BASE-101-LXRS 兼容所有LORD MicroStrain®传感器节点。
• 无损数据吞吐量和节点到节点采样；
• 在LXRS使能模式下，同步为±32μS；
• WSDA-BASE-101-LXRS 无线范围可达2公里（典型值800米）。
• 通过数据收集轻松实现开箱即用的安装可扩展的网络；
• 基于Web的SensorCloud™进行数据可视化；
• 门户网站提供快速数据导航和分析；
• 简单的自定义集成，全面的SDK同步。
• 从单个网关管理数千个传感器；
• 开箱即用的无线传感解决方案减少了开发和部署的时间。
• 结构状态监测；
• 设备性能监控，验证，评估和诊断；
• 系统控制；
• 环境监测。
| （1）基础规格 | |||
| 连接性： | • USB 2.0 虚拟串行通信 @ 921,600 bps。 | ||
| （2）模拟输出 | |||
| 模拟输出： | • 八个通道，0 至 3 V dc，1 个模拟更新指示器通道和每秒 1 个输入/输出脉冲通道，支持流式传输和低占空比数据收集。 | ||
| 模拟独立操作： | • WSDA-BASE-101-LXRS 前面板按钮可访问大多数软件功能，包括触发、睡眠、信标等。 | ||
| 模拟低通滤波器： | • -3 dB 截止 @ 375 Hz。 | 零到满量程误差： | • ±3mV（最大值） |
| 零刻度误差： | • + 5 mV（典型），+ 20 mV（最大值） | 满量程误差： | • - 4.5 mV（典型值），- 30 mV（最大值） |
| （3）采样 | |||
| 支持的节点采样模式： | • 同步、低占空比、连续、周期性突发、事件触发和数据记录（仅在低占空比模式下支持模拟输出） | ||
| 同步信标间隔： | • 1 Hz 信标提供 ± 32 µsec 节点间同步 | 同步信标稳定性： | • ±3ppm |
| 网络容量： | • 每个 RF 通道（和每个网关）最多 2000 个节点，具体取决于活动通道的数量和采样设置。 | ||
| （4）操作参数 | |||
| 射频 (RF)收发器载体： | • 2.405 至 2.470 GHz 直接序列扩频超过 14 个通道，全球免许可，辐射功率可编程范围为 0 dBm (1 mW) 至 16 dBm (39 mW)； （低功率选项可在美国境外使用 - 限制为 10 dBm (10 mW)。 | ||
| 射频通讯协议： | • IEEE 802.15.4 | 双向射频链路范围： | • 70 m 至 2 km 视线，带射频功率设置。 |
| 能量源： | • 螺丝端子连接器：3.6 至 13.0 V dc，USB 端口：5 V dc 标准。 | ||
| 能量消耗： | • 空闲：45.7毫安；八个活动节点通道以 256 Hz 低占空比运行：65.6 mA。 | ||
| WSDA-BASE-101-LXRS 工作温度： | • -40 °C 至 + 85 °C（电子）； | ||
| • -30 °C 至 +70 °C（外壳/天线）。 | |||
| （5）物理规格 | |||
| 外形尺寸： | • 128毫米x 70毫米x 20毫米无天线； | 重量： | • 140克； |
| 外壳材料： | • 黑色阳极氧化铝。 | ||
| （6）其它参数 | |||
| 连接器： | • Micro-USB，螺钉接线端子； | 通讯电缆： | • USB标准到USB micro-B（入门套件中包含3英尺电缆）。 |
| 前面板界面： | • 用于控制节点操作和采样的按钮。 | 兼容的传感器节点： | • 所有LXRS®传感器节点，所有传统的2.4 GHz节点。 |
| 固件： | • 固件可通过软件界面升级。 | ||
| 软件： | • SensorCloud™，SensorConnect™，Node Commander®，WSDA®数据下载器，Live Connect™，Windows XP / Vista / 7兼容 | ||
| 相关图片 | |
 |  |

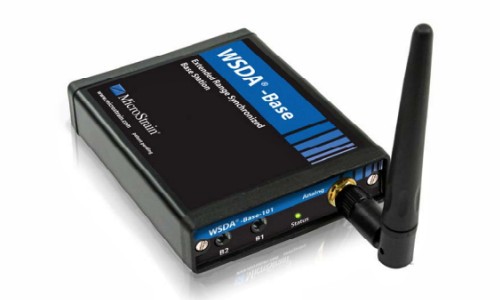

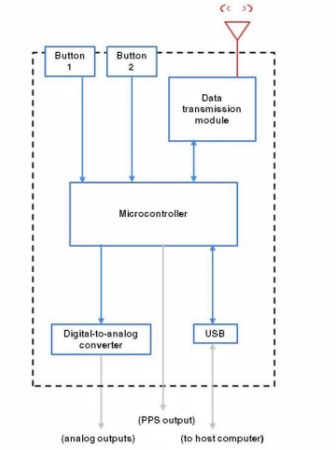

| WSDA-BASE-101-LXRS | 原理图 |
 | |
| 尺寸图 | |
