德国 Gigahertz-Optik TR-9600 是一款高速、短上升时间数据记录仪光学计（瞬态记录仪电流放大器），它具有 TR-9600-1 及 TR-9600-2 两个版本。
• 1μs 或 100ns 上升时间实验室设备，用于记录单次闪光、闪光序列或调制光中的时钟强度进展读数。
• 计算脉冲数据，例如峰值强度、脉冲长度、脉冲半宽度、脉冲能量和脉冲重复率等。
• 基于瞬态记录器。
• 10 M 样本/秒。
TR-9600 验光计设计用于频率调制和单脉冲闪烁光源的脉冲轨迹分析。
• 脉冲轨迹形状；
• 绝对光测量单位的峰值功率；
• 脉冲宽度和脉冲半宽度；
• 单脉冲能量；
• 脉冲重复率。
TR-9600 模拟信号放大器的上升时间为 1 µs (TR-9600-1) 或 100 ns (TR-9600-2 *)。电流电压放大器的增益分十级，以实现最佳的可调节信噪比。
高速模数转换器 (ADC) 以高达 10Msample/s 的采样率对模拟信号进行数字化，以实现高时间分辨率测量。其12 Bit分辨率高于典型数字示波器的8Bit。
数字数据存储在高速存储介质中，该介质被设计为瞬态记录器，采样率高达每秒 10 个兆样本或每 100 ns 一个样本。瞬态记录仪的预触发功能可以在触发事件之前存储测量数据。内存中可存储 200 万个样本。
该装置能够通过RS232和IEEE488接口进行远程控制操作。 BNC 连接器可用于触发信号输入和输出，或与具有 TTL 信号功能的外部设备一起使用。
TR-9600 附带基于 Windows 的软件，该软件提供通过 RS232 或 IEEE488 接口进行远程控制脉冲形状测量和分析所需的所有功能。
TR-9600验光计结合光探测器的测量范围由验光计的测量范围规格和探测器头的响应度计算得出，如下：
示例：典型响应率为 3 nA/(W/cm 2 ) 的辐照度检测器：
• 最大可测量辐照度（范围 0）：2 mA / 3 nA/(W/cm 2 ) = 6,666,666 W/cm 2 **
• 噪声等效辐照度（范围 9）：10 mV = 0.3 nA = 10 W/cm 2
• 最小可测量辐照度（范围 0）：10 W/cm² * 50（由用户指定的信噪比）= 500 W/cm²
由于 TR-9600 设备的带宽较宽，因此噪声水平高于标准验光计，从而限制了仪器的动态范围。因此，必须根据要测量的信号强度仔细选择 TR-9600 探测器。
必须考虑光电二极管和电缆影响的探测器电容，以避免脉冲轨迹失真。为了减少这些影响，与 TR-9600 一起使用的大尺寸探测器的建议电缆长度为 0.2 米。这对于 TR-9600-2 来说更是一个更大的问题。请咨询工厂以获得技术支持。
*具有 100 ns 上升放大器的 TR-9600-2 由于电容匹配而限制了光检测器选择的自由度，并且由于宽带宽增加了噪声水平而限制了可用动态范围。因此，请联系工厂讨论您的应用。
** 最大可测量辐照值也可能受到热辐射、强紫外线辐射或最终用户必须考虑的其他应用相关参数的限制。

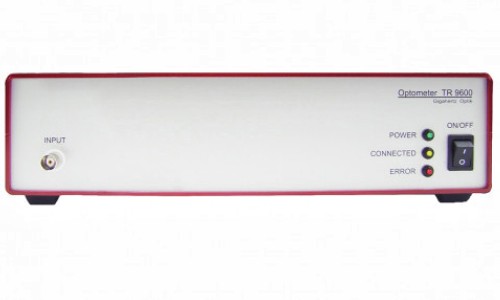

| 产品图 | |
 |  |
| TR-9600 高速数字数据采样器 | 脉冲分析 |
| （1）常规规格 | |||
| 简短的介绍： | TR-9600 验光计是专门为分析单脉冲、脉冲周期或调频信号而开发的数据采集器。 | ||
| 典型应用： | 调频和单脉冲闪烁光源的脉冲轨迹分析 | 校准： | 每个放大器范围内的电流响应度的校准和比较。 |
| 测量范围： | 1 µs 上升时间放大器：10 (1 mA/V – 30 nA/V)； | ||
| 100 ns 上升时间放大器：4 (300 µA/V – 10 µA/V)。 | |||
| 主要特点： | 脉冲轨迹形状、绝对光测量单位的峰值功率（取决于探测器）、脉冲宽度和脉冲半宽度、单脉冲能量、脉冲重复率。 | ||
| （2）规格参数 | |||
| 显示： | LED： 电源：设备已打开，直流电源已连接已 连接：收到远程命令 错误：错误，直流电源电压低 | 扳机： | 外部触发输入（TTL/CMOS、正边沿或电平）； 触发输出（CMOS，4 mA）； 触发迟滞：约 50 mV。 |
| 模拟输入： | BNC 插座（最大± 5 mA，最大± 5 V） | 偏差： | -12 V 至 + 12 V，10 mA，屏蔽 BNC 插座 |
| 测量范围： | 10（三步，1 mA/V – 30 nA/V） | 模数转换器： | 最大 12 位10 M 样本/秒 |
| 采样率： | 5 个范围（10 M 样本/秒 – 1 k 样本/秒） | 数据记录仪： | 2 M 样本（4 MB） |
| 范围规格 | ||||||
| TR-9600-1：10（2.000 mA 至 3.000 nA）手动或自动量程 | ||||||
| 范围编号 | 增益 | 最大范围 | 上升时间(10% – 90%) | 带宽 | 噪音(pp) | 误差(20°C) |
| AR0 | 1 mA/V | ± 2 mA | 1 µs | 333 kHz | 2 mV | < 1% ± 2 mV |
| AR1 | 300 µA/V | ± 600 µA | 1 µs | 333 kHz | 3 mV | < 1% ± 2 mV |
| AR2 | 100 µA/V | ± 200 µA | 1 µs | 333 kHz | 2 mV | < 1% ± 2 mV |
| AR3 | 30 µA/V | ± 60 µA | 1 µs | 333 kHz | 3 mV | < 1% ± 2 mV |
| AR4 | 10 µA/V | ± 20 µA | 1 µs | 333 kHz | 2 mV | < 1% ± 2 mV |
| AR5 | 3 µA/V | ± 6 µA | 1 µs | 333 kHz | 4 mV | < 1% ± 2 mV |
| AR6 | 1 µA/V | ± 2 µA | 3 µs | 111 kHz | 4 mV | < 1% ± 2 mV |
| AR7 | 300 nA/V | ± 600 nA | 3 µs | 111 kHz | 10 mV | < 1% ± 2 mV |
| AR8 | 100 nA/V | ± 200 nA | 30 µs | 111 kHz | 4 mV | < 1% ± 2 mV |
| AR9 | 30 nA/V | ± 60 nA | 30 µs | 111 kHz | 10 mV | < 1% ± 2 mV |
| 版本 | |
| TR-9600-1 | 1 µs 版本 |
| TR-9600-2 | 100 ns版本 |
| （3）其它 | |||
| 电源： | (6 - 8) V / 1.2 A，直流电源插头 5.5 mm / 2.5 mm / 10 mm； | ||
| AC/DC 电源 (7V/1.5 A)。 | |||
| 温度范围： | (5 – 40) °C | 重量： | 2000克（不含电池） |
| 接口： | RS232（75 - 57600 波特，8 个数据位，1 个停止位，无奇偶校验） | 尺寸： | w = 28,0 cm |
DSUB9 插座： 引脚 2：TxD 引脚 3：RxD 引脚 5：GND 引脚 1,4,6 连接 引脚 7,8 连接 | d = 25,2 cm | ||
| IEEE488（488-1978、AH1、SH1、L4、T4） | h = 7,8 cm | ||
| 保修单： | 12个月 | 湿度： | <80%，非冷凝 |
| 信息： | 建议定期重新校准当前校准。特别是当必须测量非常小的测量电流时。在湿度非常高的情况下，辐射计在低测量电流下可能会出现故障电流，应予以考虑。 | ||
• VL-3701：用于测量明视照度的探测器头（以 Lux [lx] 为单位）。
• VL-3702：用于测量明视照度（以 Lux [lx] 为单位）的探测器头。 B 级，f1 ≤ 6 %
• VL-3704：用于测量明视照度的探测器头（以 Lux [lx] 为单位）。
• VL-3705：用于测量暗视照度的探测器头（以 Lux [lx] 为单位）。
• PD-9310A：高灵敏度探测器头，用于测量明视照度（以 Lux [lx] 为单位）。特点：f1 ≤ 3 %，2.8nA/lx，20mm 扩散器，用于验光计和放大器，校准证书。
• PD-9310B：高灵敏度探测器头，用于测量明视照度（以 Lux [lx] 为单位）。特点：f1 ≤ 6 %，2.8nA/lx，20mm 扩散器，用于验光计和放大器、校准。
• PD-9310B-N：非常高灵敏度的探测器头，用于测量明视照度（以 Lux [lx] 为单位）。特点：f1 ≤ 3 %，28nA/lx，无扩散器，用于验光计和放大器、校准。
• VL-1101 + UMPA-0.5-11-RD Detector head：用于测量明视照度（以 Lux [lx] 为单位）的模块探测器头。特点： UMPA 适配器，可与积分球一起使用，可与验光计和放大器一起使用，校准证书。
• VL-3701 with SRT-M37-L：探测器头用于测量明视照度（lx）和亮度（cd/m²）。
• PD-9310 with SRT-M37-L：高灵敏度探测器头可测量明视亮度（以 cd/m² 为单位）。特点：前透镜适用于 1°、2°、5° 或 10° 视角，适用于验光计和放大器、校准证书。
• VL-1101：带 VL-11 安装座的光度检测器头。特点：模块化检测器，可与积分球、前透镜等配合使用。可与验光计和信号放大器配合使用。
• PD-9304：用于激光功率、照度和 400-1100 nm iiradiance 的通用检测头。特点： 1 cm² 硅光电二极管、可更换滤光片和余弦扩散器，可与验光计和信号放大器一起使用。
• RW-3701：用于测量辐照度（W/m²）的探测器头。
• RW-3702：用于测量辐照度（W/m²）的探测器头。
• RW-3703：用于测量辐照度（W/m²）的探测器头。
• RW-3704：用于测量辐照度（W/m²）的探测器头。
• RW-3705：用于测量辐照度（W/m²）的探测器头。
• RW-3708：用于测量辐照度（W/m²）的探测器头。
• UV-3701：用于测量 UV 辐射辐照度（以 W/m² 为单位）的探测器头。特点：光谱响应度为 315-400nm (UV-A)，余弦视场，适用于验光计和放大器，校准证书。
• UV-3702：用于测量 UV 辐射辐照度（以 W/m² 为单位）的探测器头。特点：光谱响应度为 280-315nm (UV-B)，余弦视场，适用于验光计和放大器，校准证书。
• UV-3703：用于测量 UV 辐射辐照度（以 W/m² 为单位）的探测器头。特点：光谱响应度为 200/250-280nm (UV-C)，余弦视场，适用于验光计和放大器，校准证书。
• UV-3710：用于测量 UV 辐射辐照度（以 W/m² 为单位）的探测器头。特点：光谱响应度为 320-400nm (UV-A)，余弦视场，适用于验光计和放大器，校准证书。
• UV-3711：用于测量 UV 辐射辐照度（以 W/m² 为单位）的探测器头。特点：光谱响应度为 280-320nm (UV-B)，余弦视场，适用于验光计和放大器，校准证书。
• UV-3716：用于测量 UV 辐射辐照度（以 W/m² 为单位）的探测器头。特点：光谱响应度为 305-400nm (UV-A)，余弦视场，适用于验光计和放大器，校准证书。
• UV-3717：用于测量 UV 辐射辐照度（以 W/m² 为单位）的探测器头。特点：光谱响应度为 315-400 nm (UV-A)，辐射 > 400 nm 的低串扰，余弦视场，用于验光计和放大器，校准证书。
• UV-3719：用于测量 UV 辐射辐照度（以 W/m² 为单位）的探测器头。特点：光谱响应度为 250-400nm（UV），余弦视场，适用于验光计和放大器，校准证书。
• UV-3720：用于测量 UV 辐射辐照度（以 W/m² 为单位）的探测器头。特点：光谱响应度为 240-320nm（UV），余弦视场，适用于验光计和放大器，校准证书。
• UV-3718：用于测量 UV-C 254nm 辐射高辐照度（W/m²）的探测器头。
• PD-11 Series：带 DP-11 安装座的探测器头。
• UV-3706：用于测量胆红素光疗中辐照度 W/m² 的探测器头。特点：胆红素光化响应度，余弦视场，与验光计一起使用，校准证书。
• UV-3711-308：用于测量 308nm 准分子激光器辐照度（W/m²）的探测器头。特点：308nm处光谱响应度平坦。余弦视场，与 P-9710 验光计结合进行剂量测量，校准证书。
• UV-3709：用于蓝光危害测量的探测器。特点：单细胞检测器，BLH 光化辐照度，与验光计配合使用，校准证书。
• UV-3725：用于测量空气消毒应用中 UV-C 254 nm 辐照度的探测器。
• RW-37 with SRT-M37-L：用于测量辐照度（W/m²）和辐射度（W/(m²sr)）的探测器头。
• S-SDK-TR9600：TR9600 变体的软件开发套件。
• S-TR9600：TR9600 变体的应用软件。
• RCH-102：用于 UVA 和蓝光固化过程中高强度照射的检测头，采用刚性纤维。
• ISD-5-VL：用于 2π 点光源光通量 (lm) 的积分球检测器。
• ISD-10-VL：用于 2π 点光源光通量 (lm) 的积分球检测器。
• TD-11VL01：带 DP-11 安装座的光度、温度稳定检测器。
• LP-9901：用于测量激光辐射功率（W）和激光辐照度（W/m²）的探测器头。
• ISD-3P-Si：用于检测激光功率（W）的积分球检测器。
• ISD-5P-Si：用于检测激光功率（W）的积分球检测器。
• ISD-10-Si：用于检测激光功率（W）的积分球检测器。
• LDM-9811：扩展光源的蓝光和视网膜热危害探测器。特点：1.7mrad、11mrad 和 100mrad 视场。取景器，可聚焦，与验光仪一起使用，校准证书。
• ISD-3P-IGA：带有 InGaAs 光电二极管和 30 mm 球体的积分球探测器，用于激光功率（W）。
• ISD-5P-SiUV：积分球探测器配备紫外增强型硅光电二极管和 50 毫米球体，激光功率（W）。
• ISD-5P-IGA：带 InGaAs 光电二极管和 50 mm 球体的积分球探测器，用于激光功率（W）。
• P-9710：用于测量 CW、单脉冲和调制辐射的高端验光仪。
