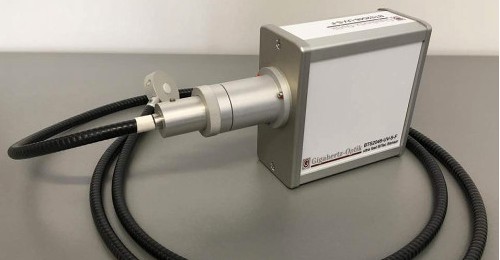

德国 Gigahertz-Optik BTS2048-UV-F 是一款用于紫外线测量的高质量紧凑型光纤耦合光谱仪。
• BTS2048-UV 光纤耦合版本；
• 高杂散光减少、高光学分辨率、BiTec 传感器；
• 超快速接口和电子快门；
• 适合各种测量任务（UV LED、氘灯、钨丝灯到太阳辐射）；
• 高杂散光减少有助于将精确校准转化为精确测量。
BTS2048-UV-F 满足高端紫外二极管阵列光谱仪的所有要求，尽管采用尖端技术，但价格极具吸引力。它是我们的BTS2048-UV的光纤耦合版本。
BiTec 传感器的一个独特功能是它结合了背照式 CCD 光谱仪和光电二极管，可提供高线性度，从而实现极快的测量（请参阅有关 BiTec 传感器的技术文章）。具有热电冷却功能的全线性化 2048 像素 CCD 探测器由于其积分时间范围为 2 µs 至 60 s，因此可提供非常宽的动态范围。这样可以在较宽的强度范围内精确测量 UV LED。该光谱仪还配备了两个滤光片，用于自动低杂散光测量。在存在其他光源的情况下，此类测量对于宽带 UV 灯和 UV LED 是必要的。另请参阅我们关于光谱辐射计杂散光减少的技术文章。此外，还可以进行杂散光矩阵校正。尽管尺寸紧凑，BTS2048-UV-F 光谱辐射计仍配有一个遥控滤光轮，该滤光轮配有两个光学滤光片和一个用于暗测量的快门。光纤适配器专为高再现性而设计，并拥有自己的千兆赫光纤。 FC 连接是可选的。
标准S-BTS2048用户软件具有可定制的用户界面，并提供大量显示和功能模块，在使用 Gigahertz-Optik GmbH 的相应配件配置 BTS2048-UV-F 时可以激活这些模块。提供 S- SDK -BTS2048开发者软件，用于将 BTS2048-UV-F 集成到客户自己的软件中。
光度测量设备的一项基本质量特征是其精确且可追溯的校准。 BTS2048-UV 由 Gigahertz-Optik 的ISO/IEC 17025 校准实验室进行校准，该实验室根据 ISO/IEC 17025的光谱响应度和光谱辐照度获得 DAkkS (DK-15047-01-00) 认可。校准还包括相应的附件组件。每台设备均附有各自的校准证书。
| 产品图 | |
 |  |

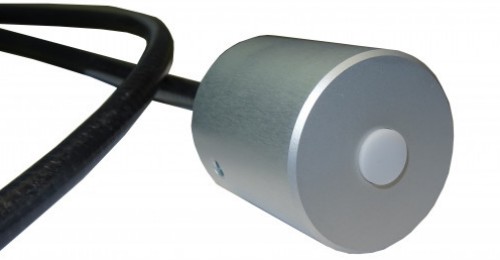

| CP-CD-90-10：带光纤的 90° 辐照度光学器件 | CP-CD-IL-10：内联 37 mm 探测器头 |
 |  |

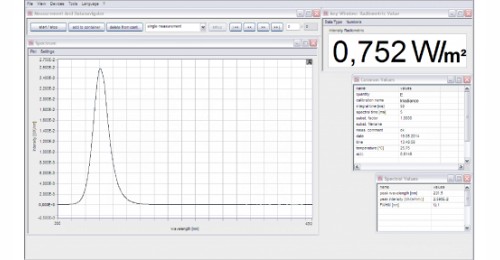

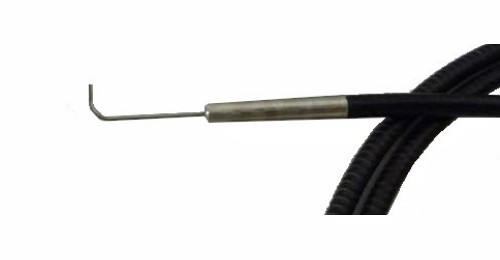

| BTS2048-VL-F-Z01：小型 LED 芯片的探针头 | 用于 BTS2048-UV 的 S-BTS2048 软件 |
| （1）常规 | |||
| 简短的介绍： | UV 优化的 TE 冷却 CCD 光谱仪具有宽动态范围，适用于 CW 和辐照度、光谱和峰值波长的短期测量。其他参数的配件。 | ||
| 主要特点： | 设备紧凑。 BiTec 探测器，配备背照式 TE 冷却 CCD（2048 像素、0.8 nm 光学分辨率、电子快门）和 SiC 光电二极管。光学带宽校正（CIE214）。带快门和边缘滤镜的滤镜轮。光纤连接器。 | ||
| 测量范围： | 取决于配件。响应度从 190 nm 到 430 nm。 | ||
| 典型应用： | 用于设计应用的 CCD 光谱辐射计。用于集成到前端和后端 LED 测试的测试系统中的模块。 | ||
| 校准： | 工厂校准。可追溯至国际校准标准 | ||
| （2）产品 | |||
| 典型应用： | 用于光谱辐照度、红斑等的照度计 | 输入光学器件： | 光导适配器 |
| 测量数量： | 光谱辐照度 (W/(m² nm))、辐照度 (W/m²)、峰值波长、中心波长、质心波长、红斑。 | ||
| 可选积分球：另外光谱辐射功率 (W/nm) 和辐射功率 (W) | |||
| 滤光轮： | 4 个位置（打开、关闭、光学滤镜）。用于远程暗电流测量和杂散光减少。 | ||
| BiTec： | 可以使用二极管和阵列进行并行测量，从而通过二极管对阵列进行线性校正，并分别通过a*(s z ( λ )) F*(s z ( λ )) 在线校正二极管的光谱失配。 | ||
| 测量模式： | 标准测量模式： | 200 nm 至 430 nm | |
| 超出范围杂散光校正测量模式 (OoR SLC)： | 200 nm 至 430 nm | ||
| 杂散光校正带通测量模式 (BP SLC)： | 300 nm 至 386 nm | ||
| （3）光谱探测器 | |||
| 积分时间： | 2μs - 60s *1 | 光谱范围： | (190 - 430) nm |
| 光带宽： | 0.8 nm | 像素分辨率： | ~0.13 nm/像素 |
| 像素数： | 2048 | 芯片： | 高灵敏度背照式 CCD 芯片，一级冷却 (1TEC) |
| 模数转换器： | 16bit（25 ns 指令周期时间） | 峰值波长： | ± 0.05 nm |
| 带通校正： | 支持数学在线带通校正 | 线性度： | 完全线性化芯片>99.6% |
| 杂散光： | 越界方法 < 1E-4 *3 | 基线噪声： | 5 cts *4 |
| 信噪比： | 5000 *5 | 动态范围： | >9 震级 |
| （4）一体式探测器 | |||
| 测量时间： | (0.1 - 6000) ms | 测量范围： | 七 (7) 个测量范围，具有卓越的偏移校正功能 |
| 筛选： | 可选：对 220 nm 至 360 nm 范围内的矩形函数的响应度进行数学调整（使用测得的光谱数据对辐射函数进行 SMCF 在线校正）。* | ||
| * 二极管的光谱响应度不对应于矩形函数（光学滤波器不可能）。当测量光谱偏离积分检测器（UV LED，峰值为 405 nm）的光源时，使用 SMCF 校正测量结果。该校正的不确定性取决于测量光谱（噪声）的质量和校正因子（光谱范围）的大小。 | |||
| （5）图表 | |||

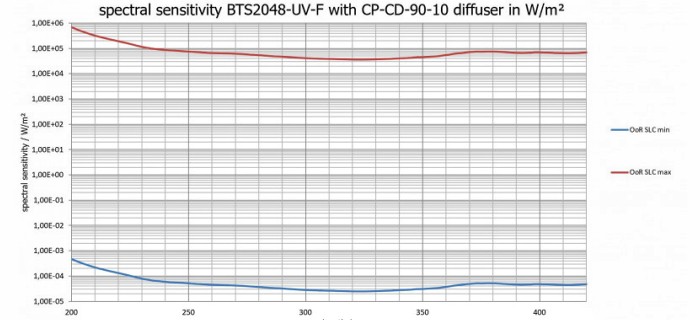

| 光谱响应度： |  | ||
| （6）其它 | |||
| 微处理器： | 32位用于设备控制，16位用于CCD阵列控制，8位用于光电二极管控制 | ||
| 接口： | USB V2.0、以太网（LAN UDP协议）、RS232、RS485 | ||
| 数据传输： | 标准为 2048 个浮点数组值，通过以太网 7ms，通过 USB 2.0 140 ms | ||
| 输入接口： | 2x (0 - 25) VDC，1x 光电耦合器隔离 5 V / 5 mA | ||
| 输出接口： | 最大 2x 集电极开路最大 25V 500毫安 | 扳机： | 合并触发输入（不同选项、上升/下降沿、延迟等） |
| 软件: | 用户软件 S-BTS2048; | ||
| 可选软件开发套件 S-SDK-BTS2048，用于基于 C、C++、C# 或 LabView 中的 .dll 进行用户软件设置。 | |||
| 电源: | 带电源：直流输入 5V (±10 %) @ 700 mA; | ||
| 带 USB 总线 (500mA) *8 | |||
| 尺寸： | 103毫米×107毫米×52毫米（长×宽×高） | 重量： | 500克 |
| 安装： | 三脚架和 M6 螺纹； | 温度范围： | 储存：（-10 至 50）℃； |
| 前适配器 UMPA-1.0-HL，与积分球端口框架 UMPF-1.0-HL 配合使用。 | 操作：（10 至 30）°C *9 | ||
| 信息： | *1 建议对积分时间的每次变化执行新的暗信号测量。 | ||
| *2典型值，主波长的不确定度取决于LED的光谱分布。 | |||
| *3 典型值，在具有深蓝色 LED 峰值的冷白宽带 LED 峰值左侧 100 nm 处测量。 | |||
| *4 *5 典型值是在未对 4ms 测量时间和阵列满量程控制进行平均的情况下测得的。平均导致 S/N 二次上升，即基础噪声二次下降，例如平均到 100 倍，S/N 提高 10 倍。 | |||
| *6 最小 500/1 序列号。全量程控制下的最大值。 | |||
| *7 只允许短时间照射，以避免热损伤。 | |||
| *8 在 USB 连接期间，由于电流供应有限，并非所有功能都可用，例如没有以太网和 TEC 冷却。 | |||
| *9 大约需要温度稳定装置。 25分钟在预热阶段进行测量，或者如果在变化的温度下进行测量，则每次测量都需要进行暗信号测量。 | |||
| *10 使用氘灯进行 (Z) 校正。 | |||
| *11 根据氘灯的光谱功率分布，仅允许短时间的最大辐射，以避免热损坏。 | |||
