美国 lord（现为 HBK）MICROSTRAIN 3DM-GV7-INS 战术级加固惯性导航系统传感器，是一款坚固耐用的 IP68 战术级惯性导航系统，具有外部位置和速度输入。具有先进的扩展卡尔曼滤波器、尖端的定向算法、先进的时间管理和事件触发系统。
3DM-GV7-INS 采用微型加固封装，提供战术级惯性性能。3DM-GV7-INS 已准备好应对最恶劣的环境，采用精密加工的铝制外壳，并经过 IP68 等级测试。
3DM‑GV7 推出了专为满足机器人和自动化行业苛刻的时序要求而设计的新功能集。提供 IMU/VRU（hth.华体育官方入口 ）、IMU/AHRS（姿态和航向参考系统）和 INS（惯性导航系统）型号。
| 产品亮点 | ||
• 1.5°/h 陀螺仪偏置不稳定性； • 低延迟； • 卓越的抗振能力； • 可调采样率高达 1 KHz； | • 外部时钟同步； • 自适应扩展卡尔曼滤波器； • 自定义事件触发系统； • 加固型 IP68 封装； | • 集成磁力计； • 外部位置和速度输入； • 通过 AUX 端口的行业标准 NMEA 输入； • 防御就绪：接受加密的 GNSS 接收器； • 过滤器主体框架约束。 |
| （1）传感器 | （2）操作 | （3）封装 |
• 战术级陀螺仪（1.5°/小时偏差不稳定性）； • 在整个温度范围内经过全面校准； • 横滚/俯仰精度： • 静态：0.25°； • 动态：0.5°。 • 用于绝对航向跟踪的集成磁力计； • 外部位置和速度输入； • 通过 AUX 端口的行业标准 NMEA 输入。 | • 用于姿态估计的板载扩展卡尔曼滤波器； • 用户可选择的加速度计和陀螺仪范围； • 可调采样率高达 1 KHz； • 防御就绪：接受加密的 GNSS 接收器； • 工厂支持的 ROS1 和 ROS2 驱动程序； • 用于配置、控制、显示和记录的SensorConnect软件； • MSCL开源 API，易于集成。 | • 加固型 IP68 封装； • 精密加工的阳极氧化铝外壳； • 精密对准功能； • 紧凑、薄型： • 36.2 毫米 x 36.6 毫米 x 10.2 毫米； • 17.7克。 • –40 至 +85°C 工作温度范围。 |
| （1）农业 | （2）移动机器人 | （3）移动测绘、SLAM 和 PNT |
• 紧凑、最先进的惯性传感器，采用经过验证的第五代高性能工业级固态 MEMS 加速度计和陀螺仪惯性传感器技术。 • 低成本、紧凑的尺寸和所有轴的 360 度完整测量范围。 • 在 -40°C 至 85° 的整个工作温度范围内保持高精度。 • 自适应扩展卡尔曼滤波器可实现最佳动态精度和车载性能。 | • 低噪声、线性且稳定的 MEMS 陀螺仪和加速计可在转弯和颠簸期间实现卓越的航向精度。 • 自适应卡尔曼滤波器算法提供卓越的动态性能。 • 自动自校准和自动异常拒绝使带有磁力计的装置可靠且准确的航向参考。 • 完全校准和温度补偿的 IMU 在苛刻的环境中提供稳定的性能。 | • 低噪声、线性且稳定的 MEMS 陀螺仪和加速计可在转弯和颠簸期间实现卓越的航向精度。 • 自适应卡尔曼滤波器算法提供卓越的动态性能。 • 自动自校准和自动异常拒绝使带有磁力计的装置成为可靠且准确的航向参考。 • 完全校准和温度补偿的 IMU 在苛刻的环境中提供稳定的性能。 |
| （1）系统性能 | |||
| AHRS 精度 | INS 精度 | ||
| 横滚、俯仰（静态）： | 0.25° | 位置： | 外部GNSS |
| 横滚、俯仰（动态）[1]： | 0.5° | 速度： | 外部GNSS |
| 航向（静态，仅限 AHRS）[2]： | 0.5° | 滚动、俯仰： | TBD |
| 航向（动态，仅限 AHRS）[1,2]： | 2° | 标题： | TBD或外部 GNSS |
| （2）IMU | ||||
| 加速度计 | 陀螺仪 | 磁力计 | 气压计 | |
| 范围： | ± 4g, 8g, 16g | ± 250 °/s, 500 °/s, 1000 °/s | ±8 Gauss | 260 to 1260 mbar |
| 随机漫步： | 31 µg/√Hz | 0.2 °/√h | - | - |
| 偏差不稳定性： | 20 µg | 1.5 °/h | - | - |
| 噪声密度： | 31 µg/√Hz | 12 °/h/√Hz | - | - |
| 开启至开启偏置 [3]： | 51 µg | 0.0054 °/s | - | - |
| 温度范围内的偏置误差： | 0.90 mg | 0.066 °/s | - | - |
| 温度范围内的比例因子误差： | 318 PPM | 1000 PPM | - | - |
| （3）接口 | |||
| 连接器： | Micro D9 标准 | 通讯接口： | RS-232、USB |
| 输出数据速率（IMU 和 EKF）： | 1 至 1000 Hz | I/O： | 2x GPIO |
| GPIO功能： | 事件触发、PPS输入/输出 | 协议： | MIP、NMEA |
| 辅助传感器： | 外部航向、位置 [4]、速度 [4] | ||
| （4）物理和电气 | |||
| 重量： | 17.7克 | 尺寸： | 36.2mm x 36.6mm x 10.2mm |
| 功耗： | 320mW（典型）、380mW（最大） | 工作电压： | 4.6至36VDC |
| GPIO电压： | 3V（5V 容差） | 工作温度： | -40°C 至 85°C |
| 防护等级： | IP68 [5] | MTBF： | 2,058,917小时（Telecordia方法，GM/35C） |
| （5）产品型号 | ||
| 名称 | 零件编号 | 说明 |
| 3DM-GV7-INS | 6290-9920 | 惯性导航系统 |
| 3DM-GV7-AHRS | 6288-9920 | 姿态和磁力计辅助航向 |
| 3DM-GV7-AR | 6289-9920 | 姿态和相对航向 |
[1] 汽车条件，取决于车辆动力学 [2] 磁航向，具有有效的磁偏角、磁环境和硬/软铁校准 [3] 偏置重复性，<24小时 [4] 仅 INS 型号 [5] 具有可用的 IP 等级布线 | ||
| 相关图纸 | |
 |  |

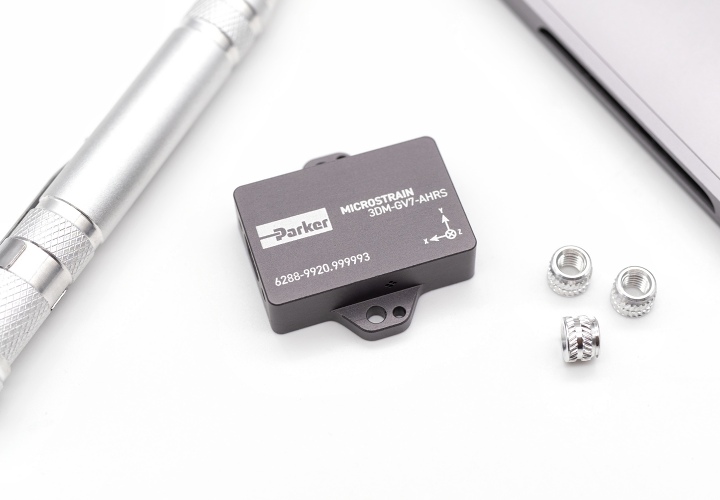

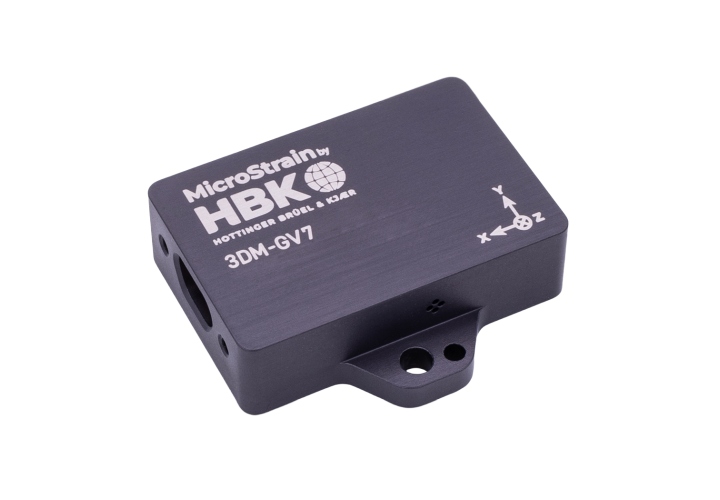

| 产品图 | 3DM-GV7-INS |
 | |

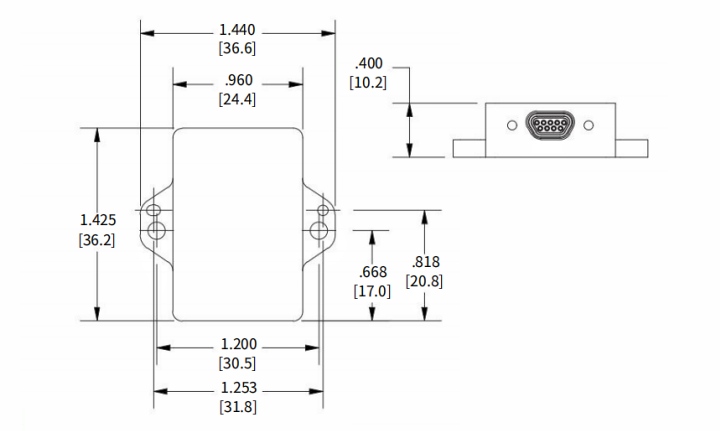

| 尺寸图 | |
