美国 Lord（现 HBK）MicroStrain TC-LINK-200-OEM 1通道嵌入式无线温度传感器节点，是一款单通道无线节点，用于精确测量温度、mV 或电阻。与热电偶、RTD 或热敏电阻一起使用时无需校准。该节点将根据传感器类型应用适当的线性化算法和板载 CJC。
TC-Link-200-OEM 的小外形尺寸、宽输入范围和多种天线选项使该产品能够轻松集成到许多应用中。
•1 个输入通道支持热电偶、电阻温度计和热敏电阻。
•板载线性化算法支持各种温度传感器。
•外形小、功耗低且无线。
•电源电压范围为3.3 至30 V。
•连续、周期性突发和事件触发采样。
•LXRS 和 LXRS+ 协议允许无损数据。
•±50µs 的采集、可扩展网络和节点同步。
| （1）⾼性能 | （2）传感器输入 | （3）操作 | （4）封装 |
• ⾼达 128Hz 采样率； • ⾼分辨率24位数据； • 数字滤波可抑制 50 和 60Hz 频率⾼达 120db噪音； • 数据记录多达800万个数据点； • 占空比传感器激励用于低功耗运行，非常适合电池供电的应用； • 无线范围可达 1km (400 m)。 | • 1 个输入通道支持热电偶、电阻温度计 (RTD) 和热敏电阻； • 使用 NIST 九阶多项式计算板载温度； • 板载冷端补偿； • 数字滤波可抑制高达 120 dB 的 50 和 60 Hz 噪声； • 高精度、低噪音； • 开路（烧毁）检测； • 差分电压范围为 +/- 19.5mV 至 +/- 1.25 V； • 兼容的热电偶类型： •J、K、N、R、S、T、E、B； • 兼容的 RTD： •PT-10、PT-50、PT-100、PT-200、PT-500、PT1000； • 兼容的热敏电阻： •44004、44033、44005、44030、44006、44031、44007、44034、44008、44032、YSI-400。 | • 报告传感器温度、电压或电阻； • 高达 128 Hz 采样率； • 连续、周期性突发或事件触发操作； • LXRS 协议允许无损数据收集、可扩展的网络规模和 ±50 µs 的节点同步； • 数据记录多达 800 万个数据点； • 无线范围可达 1 公里； • 用于低功耗运行的占空比传感器激励，非常适合电池供电的应用。 | • 电源电压 3.3 至 30 V； • –40 至 +105 °C 工作温度范围； • Humiseal 1B31 保形涂层； • 4 个安装孔，尺寸适合 2-56 UNC； • 可选铝制底座； • 天线选项包括板载或 U.FL 连接器。 |
| （1）设备状态监测 | （2）测试与测量 | （3）影响和事件监测 |
• 小外形尺寸和宽输入范围使无线传感可以轻松嵌入到许多应用中。 • 低功耗要求可以在电池供电下进行长期监控。 • 来自SensorCloud的文本和电子邮件警报 。 | • 端到端数据采集系统减少了测试时间和成本。 • 使用 SensorConnect 远程配置节点网络并实时收集数据。 • 使用开源 MicroStrain 通信库 ( MSCL ) 轻松编写您自己的定制软件。 | • 事件驱动采样允许仅报告围绕预定义事件的感兴趣的数据。 • 用户可配置的事件前和事件后持续时间允许您查看导致事件发生的数据，以及数据如何恢复到正常条件。 |
| （1）常规参数 | |||
| 传感器输入通道： | 热电偶、热电阻或热敏电阻输入，1 个通道 | 集成传感器： | 温度 CJC，1 个通道 |
| 数字滤波器： | 可调式低通滤波器，3 分贝频率低至 2.3 Hz 低至 2.3 Hz，50/60 Hz 滤波抑制高达 120 db | ||
| （2）热电偶输入 | |||
| 测量范围： | -210°C 至 1820°C（取决于热电偶类型） | 精度： | ±0.5°C（20 至 70°C 节点温度）； ±1°C（-40 至 85°C 节点温度） |
| 分辨率： | 0.1°C | 兼容类型： | J、K、N、R、S、T、E 和 B |
| （3）RTD 输入 | |||
| 测量范围： | -200°C 至 850°C | 精度： | ±0.5°C（取决于热电阻精度） |
| 分辨率： | 0.01°C | 兼容类型： | pt-10、pt-50、pt-100、pt-200、pt-500、pt-1000 |
| （4）热敏电阻输入 | |||
| 测量范围： | -40°C 至 150°C（取决于热敏电阻类型） | 精度： | ±3°C（取决于热敏电阻精度） |
| 分辨率: | 0.02°C | ||
| 兼容类型: | 44004, 44033, 44005, 44030, 44006, 44031, 44007、44034、44008、44032、ysi-400 | ||
| （5）集成温度冷结补偿 (CJC) 通道 | |||
| 补偿范围： | -40°C 至 105°C (对于 B 型热电偶，0°C 至 105°C）。 | 精度： | ±0.13°C（20°C 至 70°C），±0.25°C（-40°C 至 105°C） |
| 分辨率： | 0.02°C | ||
| （6）采样 | |||
| 采样模式： | 连续和事件触发 | 输出选项： | 温度、mV、电阻或自定义 |
| 采样率： | 最高 128 Hz | 采样率稳定性 ： | ±5 ppm |
| 网络容量： | 每个射频通道最多 128 个节点（带宽计算器：) | 节点同步： | ±50 微秒 |
| 数据存储容量： | 16 M 字节（多达 8,000,000 个数据点） | ||
| （7）运行参数 | |||
| 无线通信范围： | 室外/视距：2 千米（理想），800 米（典型） 机载天线：1 千米（理想），400 米（典型值） 室内/障碍物： 50 米（典型值） | 射频 (RF) 收发器载波： | 免许可 2.405 至 2.480 千兆赫（16 个频道） |
| 射频发射功率： | 用户设置 0 dBm 至 20 dBm。区域限制 | 功率输入范围： | 3.3 伏直流至 30 伏直流 |
| 脉冲电流* | |||
| Tx Power | VIN = 3.6 V | VIN = 5.0 V | VIN = 12 V |
| +20 dBm | 135 mA | 100 mA | 45 mA |
| +16 dBm or less | 100 mA | 70 mA | 32 mA |
| 工作温度： | -40°C 至 +105°C | 角加速度极限： | 持续 500 g、 间歇 1000 g |
| 静电放电： | 4 kV | ||
| （8）物理规格 | |||
| 尺寸： | 41.3 mm x 29.0 mm x 5.9 mm | 接口： | 焊接或螺丝固定端子可选 |
| 重量： | 7 克 | ||
| （9）集成 | |||
| 兼容网关： | 所有 WSDA 网关 | ||
| 软件： | 兼容 SensorCloud、SensorConnect、Windows 7、8 和 10 | ||
| 法规合规性： | FCC（美国）、IC（加拿大）、CE、RoHS（欧盟）、 MIC（日本） | ||
| * 电源必须提供短时脉冲电流，具体由发射功率设置和电源电压决定。电源必须提供短时脉冲电流，具体取决于发射功率设置和电源电压。 | |||
| 相关图纸 | |
 |  |

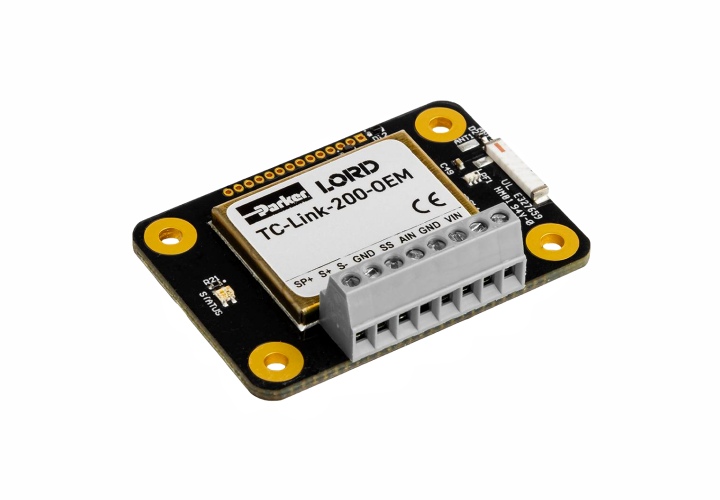

| 产品图 | TC-LINK-200-OEM 传感器 |
 | |

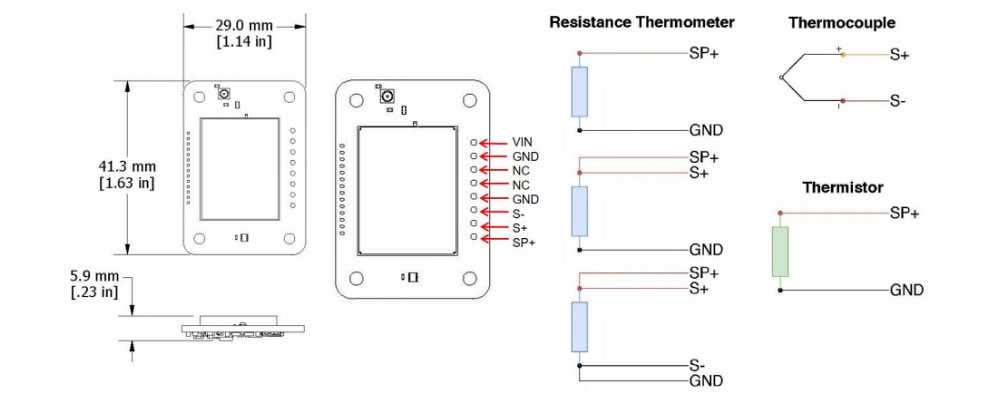

| 尺寸图及电路图 | |
