美国 Lord（现 HBK）MicroStrain RTD-LINK-200 6通道无线 RTD/电阻传感器节点，是一款无线传感器，用于精确测量 RTD 和热敏电阻温度传感器。无需校准。选择所需的传感器类型，节点将输出温度或电阻。
Lord 无线传感器网络部署速度快，并提供可靠、无损的数据吞吐量。事实证明，这些网络可以在要求可靠的数据采集至关重要的行业中发挥作用。配有可更换电池。
| （1）高性能传感 | （2）可靠的数据收集 | （3）可针对多种应用进行配置 |
• 6个 RTD 或热敏电阻输入通道； • 板载线性化算法； • 板载温度传感器； • 数字滤波可抑制 50 和 60Hz 频率高达 120dB噪音； • 2、3 或 4 线 RTD 兼容性。 | • 使用无损、同步和可扩展的网络LXRS 和 LXRS+ 协议； • 使用远程配置节点并查看传感器数据SensorConnect (PC)SensorCloud (Web) 或 MSCL（API 库）； • 低电量检测。 | • 报告温度或电阻； • 高达 64 Hz 采样率； • 连续或事件触发操作； • 实时传输数据和/或保存到板载内存。 |
| （1）传感器输入 | （2）操作 | （3）封装 |
• 用于 RTD、热敏电阻或其他电阻传感器的 6 个输入通道； • 使用 NIST 9阶多项式进行温度计算； • 兼容的 RTD： • PT-10、PT-50、PT-100、PT-200、PT-500、PT1000； • 兼容的热敏电阻： • 44004、44033、44005、44030、44006、44031、44007、44034、44008、44032、YSI-400； • 高分辨率24位数据； • 数字滤波可抑制高达 120 dB 的 50 和 60 Hz 噪声； • 板载温度传感器。 | • 报告温度或电阻； • 高达 64 Hz 采样率； • 连续或事件触发操作； • LXRS 协议允许无损数据收集、可扩展的网络规模和 ±50 µs 的节点同步； • 数据记录多达 800 万个数据点； • 无线范围可达 1 公里； • 电池寿命长。 | • 内置电池（4 节 AA 电池）； • 外部电源（4.0 – 36 V）； • 螺栓固定或 DIN 导轨安装； • –40 至 +85 °C 工作温度范围； • 静电放电：4kV； • 模制聚碳酸酯外壳。 |
| （1）设备状态监测 | （2）事件监控 | （3）测试与测量 |
• 电池寿命可持续多年，可实现长期趋势监控。 • 高通道数和无线功能可减少装备机器的时间和成本。 • 来自SensorCloud的文本和电子邮件警报 。 | • 事件驱动采样允许仅报告围绕预定义事件的感兴趣的数据。 • 用户可配置的事件前和事件后持续时间允许您查看导致事件发生的数据，以及数据如何恢复到正常条件。 | • 端到端数据采集系统减少了测试时间和成本。 • 使用 SensorConnect 远程配置节点网络并实时收集数据。 • 网络中的所有节点都使用 Lord 专有的无线网络协议来传输同步且无损的数据。 |
| （1）常规参数 | |||
| 传感器输入通道： | 热电阻或热敏电阻，6 个通道 | 集成传感器： | 温度，1 个通道 |
| 数字滤波器： | 可调式低通滤波器，50/60 Hz 频率抑制高达 120 db | 分辨率： | 24 位 |
| （2）RTD 输入 | |||
| 测量范围： | -200°C 至 850°C | 噪声： | 小于 0.05°C（典型值），使用 PT-100 和默认 12 Hz LPF |
| 精度： | ±0.1°C（典型值），使用 PT-100 和 4 线配置 | 兼容类型： | PT-10、PT-50、PT-100、PT-200、PT-500、PT-1000 |
| （3）热敏电阻输入 | |||
| 测量范围： | -40°C 至 150°C（取决于热敏电阻类型） | 精度： | ±1°C（典型值） |
| 噪声： | +/- 0.001°C（典型值），使用默认 12Hz 滤波器 | 兼容类型： | 44004, 44033, 44005, 44030, 44006, 44031, 44007, 44034, 44008、44032、ysi-400 |
| （4）集成温度通道 | |||
| 精度： | ±0.13°C（20°C 至 70°C），±0.25°C（-40°C 至 85°C） | 分辨率： | 0.02°C |
| （5）采样 | |||
| 采样模式： | 连续和事件触发 | 输出选项： | 温度、电阻或自定义 |
| 采样率： | 1 S/hr 至 64 SPS（1 个通道），1 S/hr 至 32 SPS（6 个通道） | 网络容量： | 每个射频通道最多 128 个节点（带宽计算器） |
| 节点同步： | ±50 µsec | 数据存储容量： | 16 MB（多达 4,000,000 个数据点） |
| （6）操作参数 | |||
| 电池电量： | 4 节串联 AA 电池。总电压介于 3.4 V 和 36 V 之间 | 外部电源： | 4 V 至 36 V 直流电 |
| 无线通信范围： | 室外/视距：2 千米（理想），800 米（典型值） ； 机载天线：1 千米（理想），400 米（典型值） ； 室内/障碍物： 50 米（典型值） | 射频 (RF) 收发器载波： | 免许可 2.405 至 2.480 千兆赫（16 个频道） |
| 射频发射功率： | 用户可设置 0 dBm 至 20 dBm（受地区限制） | 工作温度： | -40°C 至 +85°C |
| 静电放电： | 4 kV | 机械冲击极限： | 250g/1.5ms （安装电池时）； 500g/1.5ms 未安装电池（外部电源） |
| （7）物理规格 | |||
| 尺寸： | 129 毫米 x 117.6 毫米 x 31 毫米（包括天线） | 接口: | 螺钉固定端子 |
| 重量： | 283 克（带电池），217 克（不带电池） | ||
| （8）集成 | |||
| 兼容网关： | 所有 WSDA 网关 | ||
| 软件： | 兼容 SensorCloud、SensorConnect、Windows 7、8 和 10 | ||
| 符合法规 ： | FCC（美国）、IC（加拿大）、CE、RoHS（欧盟）、MIC（日本） | ||
| 相关图纸 | |
 |  |
| 应用 | RTD-LINK-200 传感器 |
 | |

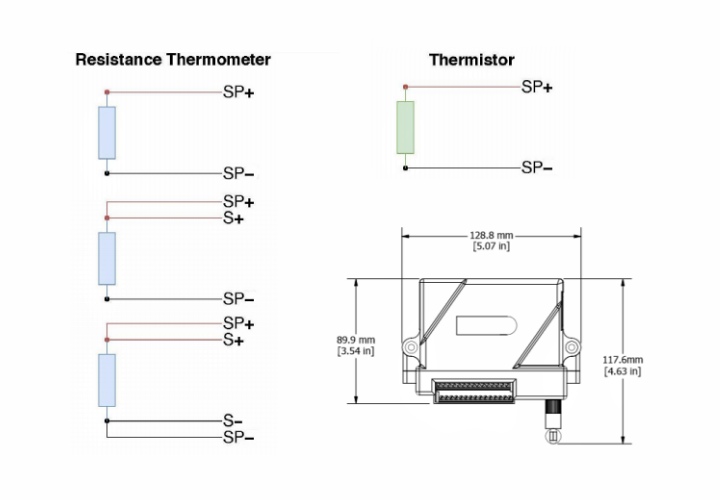

| 尺寸图及电路图 | |
