美国 Lord（现 HBK）MicroStrain WSDA-200-USB 无线USB网关/无线数据接收器是一款 USB 网关，可轻松、可靠地从 Lord 无线传感器采集数据。该网关使用 SensorConnect 软件或 MSCL API 在无线传感器节点和主机之间提供无缝通信。该软件和网关允许用户轻松配置无线节点并将其部署到同步且可扩展的网络中。
Lord 无线传感器网络部署速度快，并提供可靠、无损的数据吞吐量。事实证明，这些网络可以在要求可靠的数据采集至关重要的行业中发挥作用。
•数据采集网关从可扩展的无线传感器网络收集同步数据。
•提供无线网络之间的无缝通信传感器节点和主机。
•通过上位机界面快速部署。
•与LORD Sensing LXRS 和LXRS+ 传感器节点兼容。
| （1）高性能 | （2）使用方便 | （3）操作 | （4）接口 |
• 无损数据吞吐量和 ±50 µS 采样LXRS+ 和 LXRS 启用模式； • 无线范围可达 2 km（典型值 400 m）； • 用于嵌入式应用或增强范围的外部天线选项。 | • 方便的开箱即用安装，数据收集在分钟； • 可扩展的网络，易于扩展； • 使用 SensorConnect™ 远程配置、采集和显示传感器数据； • 通过基于网络的 SensorCloud 门户实现数据可视化，以实现快速数据导航和分析； • 与开源软件轻松定制集成，综合通信和指挥库(API)； • 通过单个网关管理数百个传感器。 | • 最多同时支持127个节点； • 每个网关的最大数据吞吐量； • LXRS：4 kHz（即 128 Hz 时 32 个通道）； • LXRS+：16 kHz（即 128 Hz 时 128 个通道）； • 与 SensorConnect 软件或 MSCL API 兼容。 | • USB 2.0； • 无线电：2.4 GHz 全球免费许可； • LXRS：250 kbps（更长范围）； • LXRS+：1 Mbps 专有（高数据吞吐量）； • 天线：内置或外置（提供电缆和天线）； • –40 至 +85 °C 工作温度范围。 |
| （1）测试与测量 | （2）影响和事件监测 | （3）设备状态监测 |
• 端到端数据采集系统减少了测试时间和成本。 • 使用 SensorConnect 远程配置节点网络并实时收集数据。 • 网络中的所有节点都使用 Lord 专有的无线网络协议来传输同步且无损的数据。 • 使用 SensorConnect 的实时 FFT 进行实时频谱测量。 | • 事件驱动采样允许仅报告围绕预定义事件的感兴趣的数据。 • 用户可配置的事件前和事件后持续时间允许您查看导致事件发生的数据，以及数据如何恢复到正常条件。 | • 使用MSCL API 轻松将 USB 网关构建到自定义系统中。 • SensorConnect允许您快速浏览大型数据集以进行趋势监控。 • 将 CSV 上传到SensorCloud，以便从任何地方查看数据，并执行自定义 MathEngine 操作。 |
| （1）通用性 | |||
| 连接： | USB 2.0 虚拟串行通信 @ 3 mbps | ||
| （2）采样 | |||
| 支持的节点采样模式： | 同步、低占空比、连续、周期性突发、事件触发和数据记录 | ||
| 同步信标间隔： | 1 Hz 信标提供 ± 50 μsec 节点间同步 | 同步信标稳定性： | ± 3 ppm |
| 网络容量： | 每个射频通道最多可连接 127 个节点（及每个网关），具体取决于活动通道数量和采样设置。取样设置。 | ||
| （3）运行参数 | |||
| 无线通信范围： | 典型值* | 理想值** | |
| LXRS | 1 km | 2 km | |
| LXRS+ | 400 m | 1 km | |
| 射频 (RF) 收发器载波： | 免许可证 2.405 至 2.480 千兆赫，16 个频道 | 射频通信协议： | IEEE 802.15.4 和专有协议 |
| 射频发射功率: | 用户可在 0 dBm 至 20 dBm 之间调节。功率输出受地区限制，以符合法律要求 | ||
| 电源: | USB 端口： 5.0 伏直流 | 工作温度: | -40°C 至 +85°C |
| 功耗: | 50 mA；以 256 Hz 低占空比运行的八个活动节点通道：65.6 mA | ||
| （4）物理规格 | |||
| 尺寸： | 58.2 mm x 20.3 mm x 10.8 mm | 重量： | 17 克 |
| （5）集成 | |||
| 连接器： | 内部天线： USB A 型公头 外部天线 反极性 TNC 型 (RP-TNC)（含 1 米电缆） | ||
| 兼容节点： | 所有 LORD Sensing LXRS® 和 LXRS+ 节点 | 固件： | 固件可通过软件接口升级 |
| 软件： | SensorConnect™ 8.3 或更新版本，与 Windows 7、8 和 10 兼容 | ||
| 合规性： | FCC（美国）、IC（加拿大）、CE、RoHS（欧盟）、MIC（日本） | ||
| *实际测距因条件而异。 **在天线升高、无遮挡物、无射频干扰的情况下测量。 | |||
| 相关图片 | |
 |  |

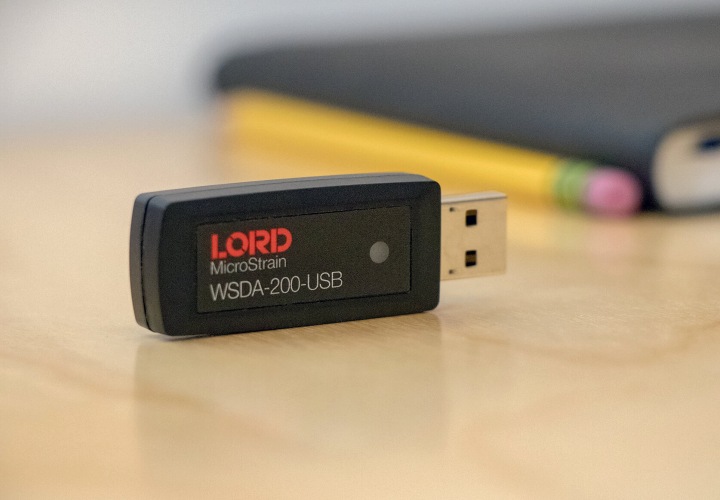

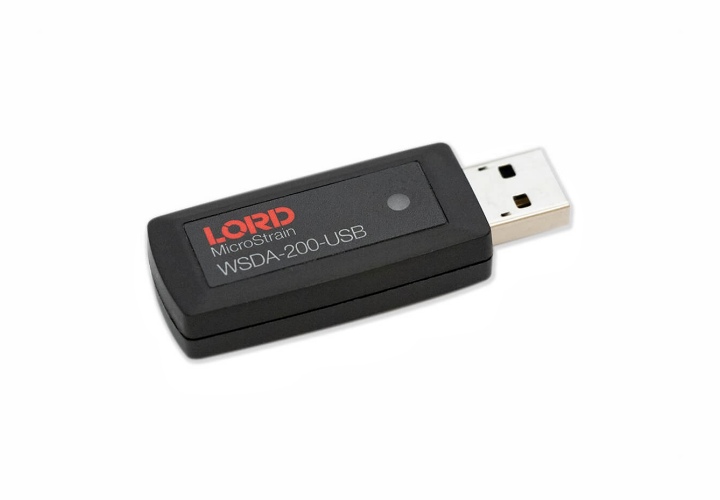

| WSDA-200-USB 无线USB网关 | WSDA-200-USB 无线数据接收器 |
 | |

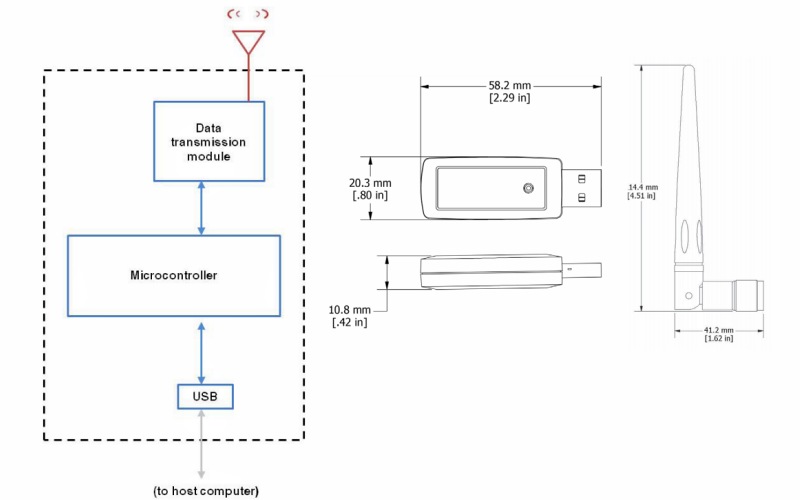

| 尺寸图及运行原理图 | |
